Introducción
Al diseñar un sistema HVAC, es esencial comprender la diferencia entre AHU y FCU. Este artículo explica cómo funcionan las unidades de manejo de aire y las unidades de bobina de los ventiladores, sus diferencias clave y cuándo deben usarse por separado o juntas. Ya sea que sea un ingeniero de HVAC, contratista o propietario del edificio, esta guía lo ayudará a tomar decisiones informadas para un control climático interior eficiente y cómodo.
¿Qué es un AHU (unidad de manejo de aire)?
¿Qué es una FCU (unidad de bobina de ventilador)?
Ahu vs fcu: diferencias clave explicadas
¿Puede la FCU funcionar sin AHU?
Ahu vs HVAC: ¿Cuál es la diferencia?
Tipos de AHU y FCU y sus aplicaciones típicas
¿Cuándo se deben usar AHUS y las FCU juntas?
Ahu vs Fahu (unidad de manejo de aire fresco)
¿Qué es un AHU (unidad de manejo de aire)?
Una unidad de manejo de aire (AHU) es un componente central de los sistemas HVAC centralizados, diseñado para regular, acondicionar y distribuir aire en todos los edificios. Una unidad típica incluye un ventilador, bobinas de calefacción y enfriamiento, filtros y amortiguadores, todo contenido dentro de un recinto de metal. Estas unidades de manejo de aire son capaces de administrar grandes volúmenes de flujo de aire y se instalan comúnmente en salas mecánicas, tejados o áreas de servicio en entornos comerciales e industriales.
Al mezclar aire fresco y de retorno, una unidad AHU ayuda a controlar la temperatura, la humedad y la calidad del aire, lo que lo hace esencial en entornos donde se requieren un clima interior preciso y la eficiencia energética, como hospitales, aeropuertos y grandes complejos de oficinas.
Una diferencia clave entre AHU y FCU es que las AHU son responsables del tratamiento y ventilación de aire centralizado, mientras que las FCU se centran en el ajuste de temperatura localizado sin entrada de aire fresco.
Existen diferentes configuraciones, incluidas las unidades terminales, los sistemas empaquetados y las AHU modulares adaptadas para un rendimiento específico y las necesidades espaciales.
¿Qué es una FCU (unidad de bobina de ventilador)?
Una unidad de bobina de ventilador (FCU) es un componente compacto en los sistemas HVAC, utilizado para aire acondicionado localizado en habitaciones o zonas individuales. Por lo general, consiste en un ventilador y una bobina a través de la cual fluye agua fría o caliente. A medida que el aire pasa sobre la bobina, se enfría o se calienta y luego se recircula nuevamente en el mismo espacio.
Una diferencia importante entre AHU y FCU radica en cómo manejan las fuentes de aire. A diferencia de una unidad de manejo de aire, una unidad de FCU no trae aire fresco al aire libre. En cambio, recircula el aire interior, lo que lo hace ideal para instalaciones del sistema de bobina de ventilador donde se necesita control de temperatura específico de zona, como en hoteles, edificios de apartamentos y suites de oficina.
Las configuraciones de FCU HVAC a menudo se integran con unidades AHU centralizadas. En tales sistemas híbridos, el AHU administra la entrada de aire fresco, la filtración y la ventilación, mientras que cada unidad de FCU maneja la configuración de temperatura individual en su espacio designado. Esta combinación asegura tanto la comodidad térmica como la eficiencia operativa.
Ahu vs fcu: diferencias clave explicadas
| Característica | Unidad de ahu | Unidad de la FCU |
| Alcance del sistema | Manejo de aire centralizado | Control localizado a nivel de habitación |
| Fuente de aire | Mezcla de aire al aire libre y recirculado | Solo aire interior |
| Tamaño e instalación | Gran espacio de servicio necesita | Compacto, pared/techo montado |
| Funcionalidad | Tratamiento de aire completo (temperatura, humedad) | Calefacción o enfriamiento básico solo |
| Aplicaciones | Edificios comerciales e industriales | Residencial, hoteles, pequeñas oficinas |
| Mantenimiento | Moderado a complejo | Simple y fácil de usar |
| Integración | Parte del sistema HVAC más grande | Puede operar independientemente |
La unidad de manejo de aire está diseñada para un control centralizado, mientras que el sistema de bobina del ventilador ofrece flexibilidad y personalización en zonas más pequeñas.
¿Puede la FCU funcionar sin AHU?
Sí, una unidad FCU puede funcionar de forma independiente sin una unidad AHU. En los sistemas FCU HVAC más pequeños, la unidad de bobina del ventilador generalmente está conectada directamente a un circuito o caldera de agua fría, lo que le permite calentar o enfriar espacios específicos sin depender del procesamiento de aire centralizado.
Sin embargo, las unidades de manejo del aire juegan un papel fundamental en la ventilación y la gestión de la calidad del aire. Si bien las unidades FCU controlan la temperatura localizada, no traen aire al aire libre ni filtran contaminantes en el aire. Como resultado, los sistemas de bobina de ventilador independiente pueden requerir ventilación o purificación de aire adicional, especialmente en entornos estrechamente sellados o densamente ocupados.
La diferencia entre AHU y FCU se hace más evidente al comparar las capacidades de ventilación: las AHU manejan la admisión de aire fresco y la filtración, mientras que las FCU recirculan el aire interior para el control de la temperatura.
En sistemas HVAC más grandes, la combinación de unidades AHU con FCU garantiza tanto la distribución de aire fresco como la regulación térmica específica de la zona: comodidad, cumplimiento y eficiencia energética.
Ahu vs HVAC: ¿Cuál es la diferencia?
El HVAC, Short para calefacción, ventilación y aire acondicionado , es un sistema completo responsable de controlar la temperatura, la humedad, la ventilación y la calidad del aire dentro de los edificios. Dentro de este sistema, una unidad de manejo de aire (AHU) es un componente central diseñado para mover y acondicionar el aire.
Una unidad AHU no funciona de forma independiente; Funciona junto con otros componentes del sistema HVAC, como enfriadores, calderas, bombas y conductos. Mientras que HVAC se refiere a la infraestructura completa de control climático, el AHU maneja específicamente la distribución de aire y el tratamiento de aire centralizado.
Una forma de comprender la diferencia entre AHU y FCU es reconocer sus roles dentro de HVAC: el AHU es parte del sistema centralizado responsable de la ventilación, mientras que la FCU ofrece una comodidad térmica localizada sin procesar aire fresco.
Tipos de AHU y FCU y sus aplicaciones típicas
Unidades de manejo de aire (ahus)
1. AHU empaquetado
Unidades previamente ensambladas ideales para edificios comerciales como centros comerciales y complejos de oficinas, ofreciendo una instalación y mantenimiento eficientes.
2. AHU modular
Sistemas personalizados adecuados para instalaciones grandes y especializadas, como hospitales, aeropuertos y salas limpias donde se necesita un control preciso.
3. Rooftop Ahu
Diseñado para la instalación al aire libre, comúnmente utilizada en escuelas y centros minoristas para ahorrar espacio interior mientras gestiona la ventilación y la temperatura.
4. Terminal Ahu (Zona AHU)
Aplicado en hoteles o edificios de zona múltiple para administrar independientemente el aire acondicionado por habitación o sección.

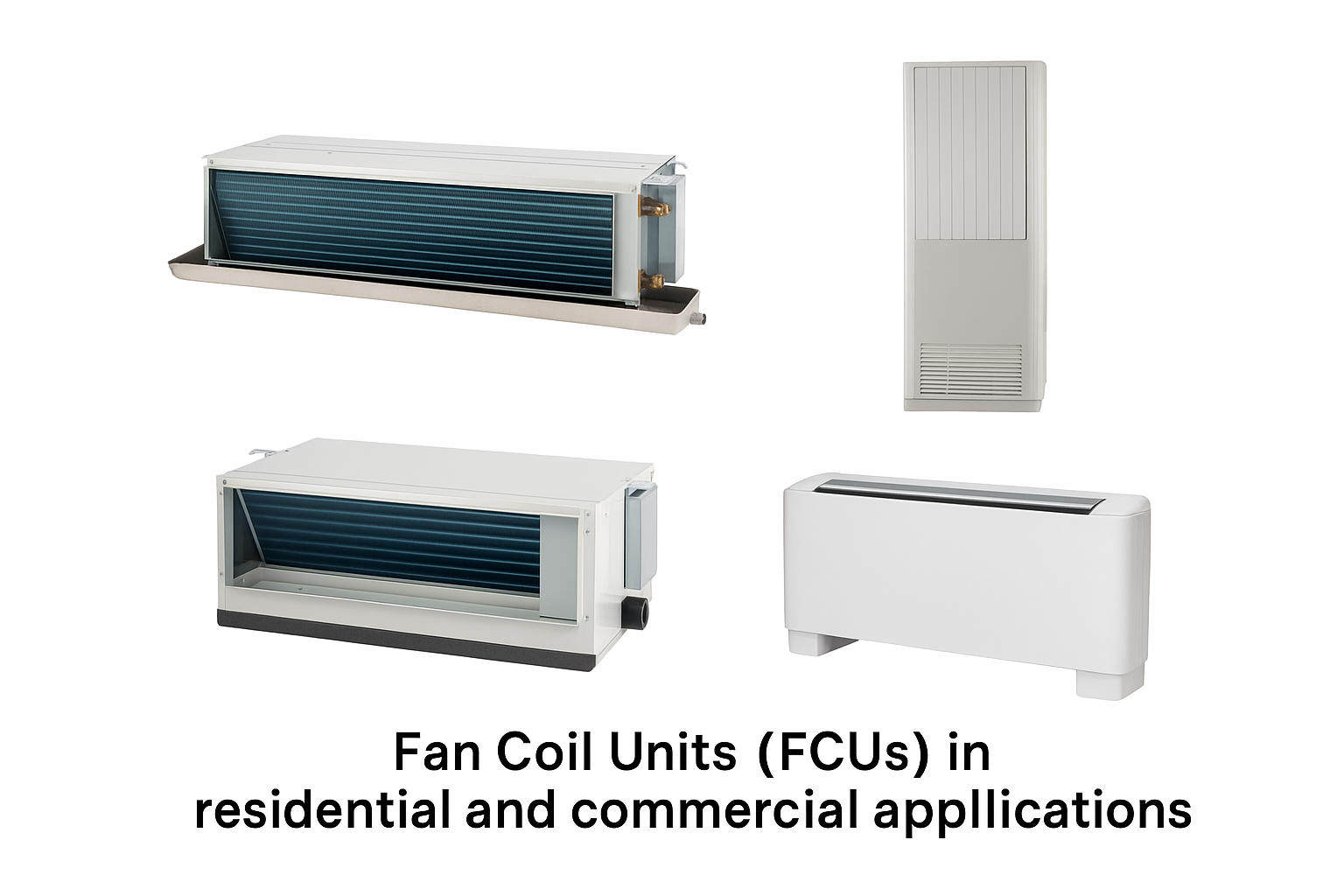

Unidades de bobina de ventilador (FCU)
1. FCU horizontal
Unidades montadas en el techo perfectas para habitaciones de hotel, salas de atención médica o áreas de oficina donde el ahorro de espacio es clave.
2. FCU vertical
Unidades de piso utilizadas en apartamentos y dormitorios residenciales, que ofrecen una fácil instalación y accesibilidad.
3. FCU oculto
Instalado dentro de las paredes o techos, comúnmente encontrados en entornos de lujo, como residencias de alta gama o oficinas ejecutivas.
4. FCU expuesto
Unidades rentables y montadas en la superficie adecuadas para entornos industriales o de servicios públicos donde la función tiene prioridad sobre la estética.
¿Cuándo se deben usar AHUS y las FCU juntas?
Las unidades AHU y las unidades FCU a menudo se usan en combinación en diseños de sistemas HVAC a gran escala para equilibrar la eficiencia energética centralizada con control de temperatura localizado. Este enfoque coordinado ayuda a satisfacer diferentes demandas climáticas dentro de edificios complejos.
La diferencia entre AHU y FCU queda clara en cómo dividen las responsabilidades: la unidad de manejo del aire sirve como procesador de aire central, gastando en aire al aire libre fresco, filtrándolo, regulando la temperatura y la humedad, y distribuyendo el aire acondicionado en todo el edificio a través de conductos.
Por el contrario, el sistema de bobina de los ventiladores se implementa en habitaciones o zonas individuales. Estas unidades de FCU permiten a los ocupantes en cada área ajustar independientemente sus preferencias de temperatura, mejorar la comodidad personal y reducir los desechos de energía.
Caso de uso de ejemplo:
En un edificio de oficinas de gran altura, una unidad AHU ubicada en la azotea es responsable de la entrada de aire fresco, la filtración de aire y el enfriamiento centralizado. El aire acondicionado se entrega a cada piso. Dentro de las oficinas, las unidades FCU HVAC ocultas ajustan la temperatura según las necesidades específicas de la habitación, asegurando una comodidad óptima para cada ocupante.
Esta combinación AHU -FCU es particularmente efectiva en edificios que exigen ventilación confiable y control de zona flexible, como hospitales, hoteles de lujo, instituciones académicas y complejos de oficinas comerciales.
Ahu vs Fahu (unidad de manejo de aire fresco)
Una unidad de manejo de aire fresco (FAHU) es un subtipo especializado de la Unidad de Manejo de Aire (AHU) diseñada exclusivamente para traer y acondicionar aire fresco al aire libre antes de distribuirlo en todo el edificio. A diferencia de una unidad AHU estándar, que puede mezclar aire interior al aire libre y recirculado, un Fahu solo procesa aire 100% fresco y no está conectado a un sistema de aire de retorno.
La diferencia entre AHU y FCU también resalta por qué las unidades Fahu son cruciales, mientras que las AHU se centran en la ventilación general y las FCU controlan la temperatura localizada, Fahus garantiza la ingesta de aire de alta calidad sin recirculación.
Fahus son especialmente importantes en entornos donde la pureza del aire y los estándares de ventilación son críticos, como hospitales, salas limpias, laboratorios e instituciones educativas.
¿Cuál deberías elegir?
Al decidir entre un AHU y una FCU, considere:
Tamaño y diseño del edificio
Necesidades del ocupante para el control de la temperatura
Requisitos de ventilación y filtración
Objetivos de eficiencia energética
Elija una unidad de manejo de aire para la gestión centralizada y la calidad superior del aire en un gran espacio. Opta por un sistema de bobina de ventilador para un control más simple y específico de la habitación con menores costos de instalación y operación.
Conclusión
Tanto las unidades AHU como las unidades FCU juegan roles esenciales pero distintos dentro de los sistemas modernos de HVAC. Si bien la unidad de manejo del aire proporciona ventilación centralizada, filtración y aire acondicionado, el sistema de bobina del ventilador permite el control de comodidad localizado para las zonas individuales.
La diferencia entre AHU y FCU radica en cómo manejan el movimiento del aire y la distribución de energía, y comprender esta distinción es clave para diseñar sistemas climáticos de construcción efectivos.
Dependiendo de la arquitectura de un edificio, los patrones de ocupación y los requisitos operativos, estos sistemas se pueden implementar de forma independiente o en combinación, ofreciendo un equilibrio estratégico entre la eficiencia energética, la flexibilidad térmica y la calidad del aire interior.
Al comprender completamente sus ventajas complementarias, los ingenieros de HVAC, los diseñadores de sistemas y los gerentes de instalaciones pueden implementar soluciones integradas que optimizan el rendimiento, controlan los costos y satisfacen diversas necesidades de comodidad.
¿Listo para implementar la solución HVAC adecuada para su proyecto?
Explore la gama completa de unidades de manejo de aire y sistemas de bobina de ventiladores diseñados para aplicaciones residenciales y comerciales.
Póngase en contacto con nuestro equipo para obtener recomendaciones de sistema personalizado
Preguntas frecuentes
P1: ¿Qué hace un AHU en un sistema HVAC?
Una unidad de manejo de aire (AHU) es responsable del acondicionamiento y circulación del aire dentro de un sistema HVAC. Mezcla aire al aire libre y devuelve el aire, lo filtra, luego calienta o enfría el aire antes de distribuirlo en todo el edificio a través de conductos. Una unidad AHU de tamaño adecuado es esencial para mantener una ventilación consistente, control de humedad y calidad del aire interior en entornos comerciales.
P2: ¿Es una unidad de bobina de ventilador la misma que HVAC?
No exactamente. Una unidad de bobina de ventilador (FCU) es un solo componente dentro de un sistema HVAC, diseñada principalmente para regular la temperatura a nivel de habitación. El sistema HVAC completo incluye múltiples componentes integrados, como unidades AHU, enfriadores, calderas, conductos y sistemas de ventilación. Comprender la diferencia entre AHU y FCU es crucial al diseñar sistemas tanto para la comodidad como para el cumplimiento.
P3: ¿Las unidades FCU necesitan conductos?
En la mayoría de los casos, no. Las unidades FCU típicamente no tienen ductos: están instaladas directamente en techos o paredes y soplan aire acondicionado directamente en la habitación. Esto los hace ideales para aplicaciones específicas de zona en un sistema de bobina de ventilador donde la flexibilidad y el ahorro de espacio son prioridades.
P4: ¿Se pueden usar AHU en casas?
Técnicamente, sí, pero las unidades AHU se encuentran más comúnmente en aplicaciones comerciales e industriales debido a su tamaño y complejidad. Para uso residencial, los sistemas FCU HVAC o las bombas de calor mini-dividentes sin ductos suelen ser más rentables y eficientes en el espacio, especialmente cuando se desea el control de la zona individual.
P5: ¿Cuál es el papel de un sistema de bobina de ventilador en HVAC?
