Las bombas de calor están revolucionando la forma en que calentamos nuestras casas, ofreciendo alternativas sostenibles y de eficiencia energética a las calderas tradicionales. Entre los componentes esenciales que conforman una bomba de calor de aire a agua centrada en el calentamiento, dos se destacan por su papel directo en el intercambio térmico: la bobina del evaporador y la bobina del condensador.

Este artículo explora las diferencias clave entre el condensador y las bobinas del evaporador, específicamente dentro del contexto de las bombas de calor de calentamiento . Si bien los principios básicos se aplican en todos los sistemas HVAC, esta discusión enfocada lo ayudará a comprender cómo funcionan estas bobinas durante los ciclos de calefacción, cómo su diseño afecta la eficiencia y qué tipos se usan comúnmente en sistemas de temperatura de baja ambiente diseñados para hogares residenciales compactos.


Los cuatro componentes centrales de una bomba de calor de calentamiento

Una bomba de calor de calentamiento típica consta de cuatro componentes principales:

  1. Compresor : comprime gas refrigerante de baja presión en un estado de alta temperatura y alta temperatura.

  2. Dispositivo de estrangulamiento (por ejemplo, válvula de expansión) : reduce la presión del refrigerante antes de que ingrese al evaporador.

  3. Evaporator Coil : absorbe el calor del aire exterior.

  4. Coil del condensador : libera el calor recolectado en sistemas de calefacción interior, como radiadores o tuberías de piso inferior.

Cada parte de este sistema de circuito cerrado juega un papel fundamental en la transferencia de calor. El compresor y el dispositivo del dispositivo controlan la presión del refrigerante y la velocidad de flujo, mientras que el emparejamiento de la bobina del evaporador vs condensador maneja el intercambio de calor físico. Sin un diseño de bobina optimizado, incluso el mejor compresor no puede compensar las ineficiencias en la absorción o liberación de calor.


Evaporador vs bobina del condensador: operación del modo de calentamiento

En una bomba de calor de calefacción, la bobina del evaporador se encuentra típicamente en la unidad exterior . Absorbe la energía térmica del aire ambiente, incluso en temperaturas tan bajas como -25 ° C en los sistemas modernos R290. El refrigerante dentro de la bobina se evapora a medida que recoge este calor.

La bobina del condensador , ubicada en la unidad interior , recibe el vapor de refrigerante caliente y de alta presión. A medida que libera el calor en el sistema de calefacción de agua, el refrigerante se condensa en un líquido.

Esta es la fundamental del evaporador del condensador diferencia en el modo de calentamiento:

  • El evaporador es el absorbedor de calor (al aire libre), mientras que

  • El condensador es el emisor de calor (interior).

Durante los ciclos de enfriamiento (en bombas de calor reversibles), estos roles cambian. El evaporador se convierte en el elemento de enfriamiento interior, mientras que la bobina del condensador transfiere el calor afuera. Pero para las aplicaciones dominantes de calentamiento, el enfoque permanece en maximizar el rendimiento durante el ciclo de calentamiento.

La transferencia de calor está habilitada por el cambio de fase del refrigerante, desde el líquido hasta el gas en el evaporador, y de gas a líquido en el condensador. Este ciclo funciona con el compresor y se hace efectivo por el área de la superficie de la bobina, la conductividad del material y la temperatura ambiente. Es por eso que conocer las sutiles diferencias de diseño entre el condensador y el evaporador es más que académico, se trata de rendimiento del mundo real.

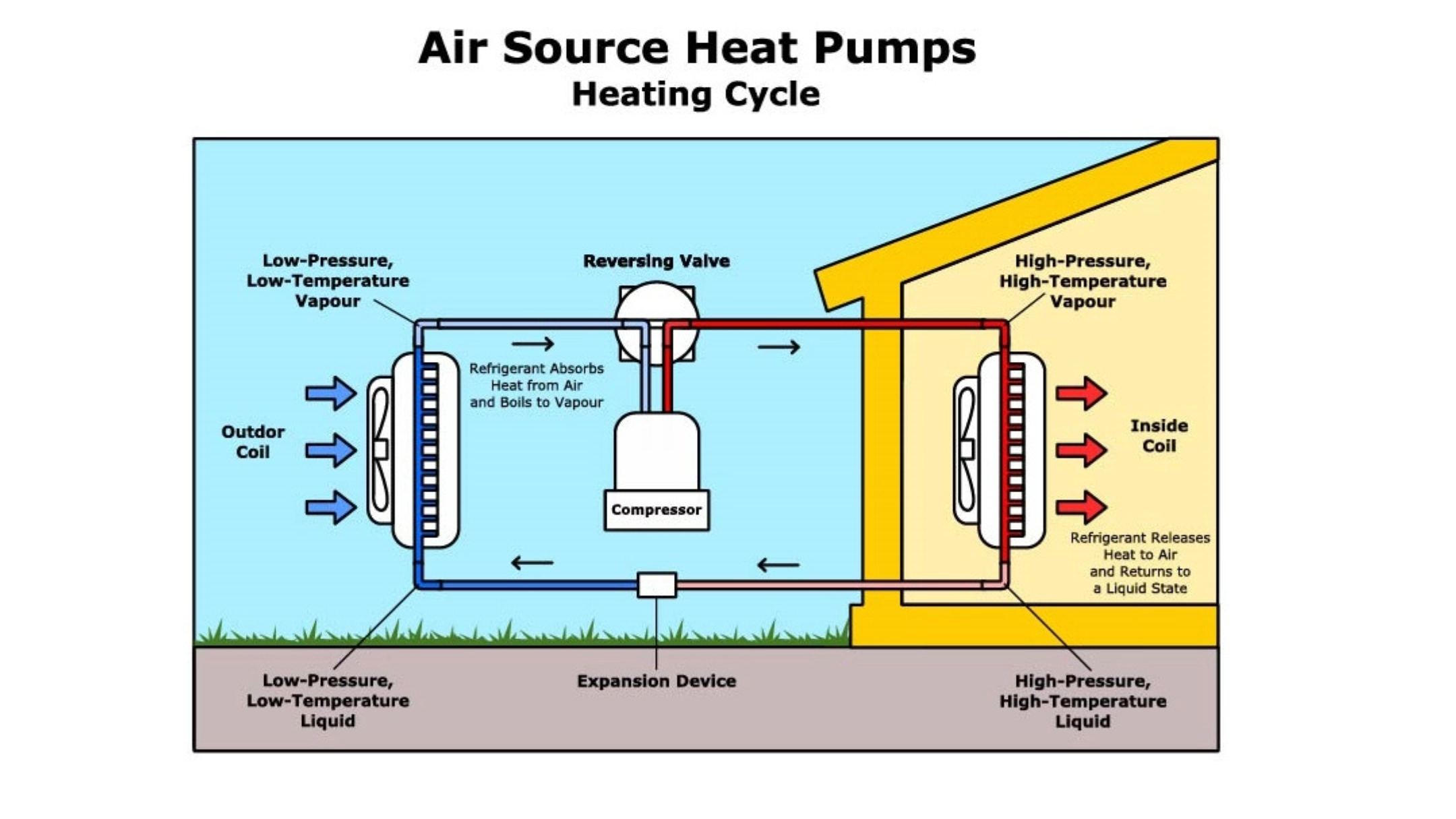

modo de calefacción

Evaporator Coil vs Condenser Coil: una comparación general

Incluso fuera del contexto de las aplicaciones de solo calefacción, la diferencia funcional entre las dos bobinas sigue siendo fundamental. Aquí hay una comparación de lado a lado:


Característica de la bobina del evaporador Condensador de la bobina
Función Absorbe el calor en refrigerante Libera calor del refrigerante
Ubicación (modo de calefacción) Unidad al aire libre Unidad interior
Ubicación (modo de enfriamiento) Unidad interior Unidad al aire libre
Comportamiento de temperatura Lado de baja temperatura Lado de alta temperatura
Dirección de cambio de fase Líquido → gas Gas → Líquido
Diseño típico Más grande, expuesto al aire exterior Compacto, integrado con el tanque de agua

Esta descripción general de alto nivel ayuda a ilustrar los roles de la bobina del evaporador vs condensador en los modos de calefacción y enfriamiento, y aclara por qué no son intercambiables a pesar de ser parte del mismo ciclo de refrigerante.



Tipos comunes de bobinas de evaporador y condensador

Al comparar la bobina de la bobina del evaporador frente a la bobina del condensador , es importante comprender que pueden diferir en material, diseño y propósito.

1. Materiales

  • Tubo de cobre + aletas de aluminio : esta combinación sigue siendo el estándar de la industria debido a la excelente conductividad térmica del cobre y la asequibilidad del aluminio.

  • Bobinas de aluminio de microcanal : se utilizan cada vez más en sistemas compactos para su eficiencia de transferencia de calor y un factor de forma más pequeño.

2. Recubrimientos y tratamientos

  • Los evaporadores al aire libre a menudo usan recubrimientos hidrofílicos para mejorar el drenaje y resistir las heladas.

  • Los condensadores interiores pueden necesitar tratamiento anti-Limescala para afecciones de agua dura.

3. Forma y configuración

  • Los evaporadores tienden a ser mayores debido a la menor densidad de calor en el aire exterior.

  • Los condensadores suelen ser más compactos , centrados en la transferencia rápida de calor a los sistemas interiores.


¿Dónde se encuentran las bobinas?

Comprender la diferencia espacial entre las bobinas del condensador y el evaporador es fundamental para la planificación de la instalación:

  • En modo de calentamiento :

    • Evaporator Coil : ubicado al aire libre

    • Bobina del condensador : ubicado en el interior

  • En modo de enfriamiento :

    • Los roles se invierten

Los sistemas de bomba de calor divididos complican aún más la colocación conectando bobinas interiores y exteriores a través de tuberías de refrigerante. Esto requiere una cuidadosa consideración de la longitud de la tubería, el aislamiento y el acceso al servicio.

Diagrama de bomba de calor aire-aire

Consideraciones de rendimiento en climas fríos

En las regiones de clima frío, especialmente en el centro y norte de Europa o América del Norte, la eficiencia de la bobina se vuelve aún más importante.

  • Las bobinas del evaporador deben funcionar bien en el aire congelado, que requieren ciclos de descongelación, espaciado de aletas anchas y recubrimientos resistentes a la humedad.

  • Las bobinas del condensador deben entregar una salida estable a los sistemas de calefacción o radiador de piso, a menudo a 35–60 ° C, con alta eficiencia del lado del agua.

Las diferencias de diseño afectan directamente el SCOP (coeficiente estacional del rendimiento), lo que hace que la selección de la bobina sea una parte central de la ingeniería de la bomba de calor.


Consejos de mantenimiento para la eficiencia a largo plazo

El mantenimiento adecuado es clave para el rendimiento sostenido:

Bobina evaporadora

  • Limpiar las hojas, el hielo y la suciedad de las unidades al aire libre regularmente

  • Asegúrese de que el flujo de aire no esté bloqueado por paredes, cercas o nieve

  • Programe inspecciones de técnicos anuales

Bobina del condensador

  • Ajuste de circuitos de agua para evitar la acumulación de limescala

  • Limpie las superficies del intercambiador de calor donde se puede acceder

  • Verifique que las bombas y sensores de circulación funcionen correctamente

Descuidar la bobina puede conducir a un bajo rendimiento, el ciclo del sistema y la vida útil del equipo acortada.


Conclusión: Adaptar soluciones de bomba de calor para casas pequeñas en climas fríos

Comprender las diferencias entre el evaporador y las bobinas del condensador es crucial para optimizar el rendimiento de la bomba de calor, especialmente en pequeñas casas y apartamentos en regiones más frías . Estos componentes funcionan en conjunto para ofrecer una calentamiento eficiente y ecológico, especialmente cuando el diseño de la bobina se combina correctamente con el entorno de instalación.


Explore nuestras soluciones de bomba de calor 4KW R290

En SolarEast, ofrecemos bombas de calor R290 R290 de alto rendimiento , diseñadas para satisfacer las demandas de calefacción de viviendas residenciales compactas en climas más fríos. Nuestra serie BLN proporciona soluciones de calefacción eficientes y ecológicas, ideales para aplicaciones limitadas en el espacio donde el rendimiento energético es importante.

Descubra nuestra serie 4KW R290 Bomba de calor - BLN

Póngase en contacto con nuestros especialistas en productos para obtener asesoramiento y soluciones personalizadas.
