Introducción

Comprender la dinámica del COP de la bomba de calor es esencial para cualquier persona involucrada en el diseño o evaluación del sistema HVAC.
El coeficiente de rendimiento (COP) es una métrica clave para evaluar la eficiencia energética de las bombas de calor. Representa la relación entre la salida de energía térmica y la entrada de energía eléctrica. Un policía superior indica una mayor eficiencia.

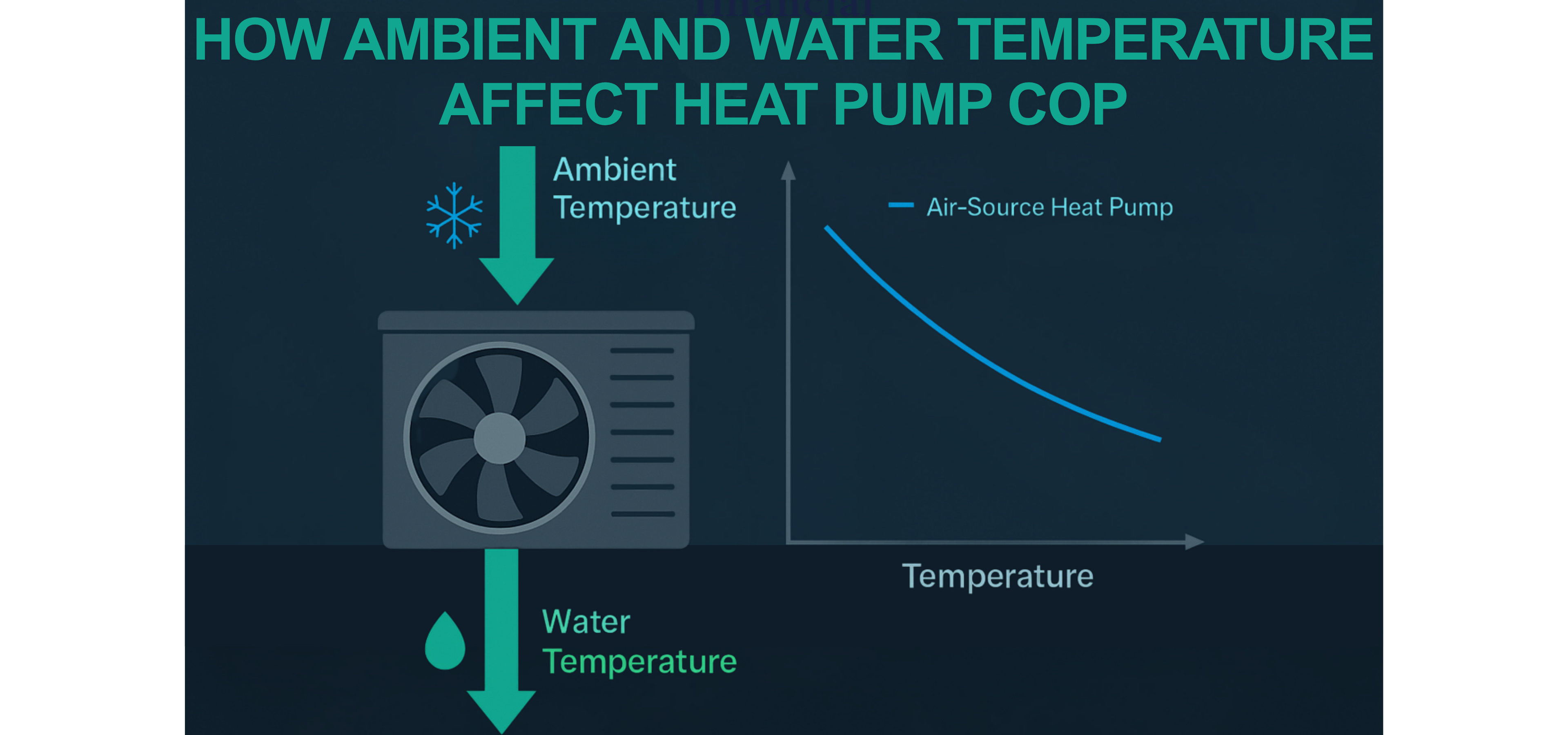

Según la Agencia Internacional de Energía (IEA), aumentar el COP de la bomba de calor en solo 0.5 puede reducir las emisiones operativas de carbono en alrededor del 7% ( AIE, 2022 ). Este artículo explora cómo la temperatura ambiente y la temperatura de la salida de agua, dos variables fundamentales, afectan la bomba de calor, se basan en principios termodinámicos, datos de campo y perspectivas prácticas de ingeniería.

1. Impacto de la temperatura ambiente: eficiencia de la fuente de calor

1.1 Fondo termodinámico

Basado en el ciclo de Carnot, el Cop de la bomba de calor máximo teórico se define como:

Cop_max = t_hot / (t_hot - t_cold)

Donde t es una temperatura absoluta en Kelvin. La fórmula revela que cuanto menor es la elevación de temperatura entre la fuente y el fregadero, mayor es la eficiencia.

En la práctica, los sistemas reales funcionan muy por debajo de este máximo teórico. Según el Manual Ashrae (2020) , las bombas de calor modernas generalmente alcanzan el 40-60% del límite de Carnot, debido a las pérdidas termodinámicas e ineficiencias de los componentes.

Inviso de ingeniería: el principio de Carnot sirve como un valioso punto de referencia, pero el comportamiento del sistema del mundo real es impulsado por el rendimiento del compresor, las propiedades termofísicas refrigerantes y la estrategia de control del sistema.

1.2 Datos de campo

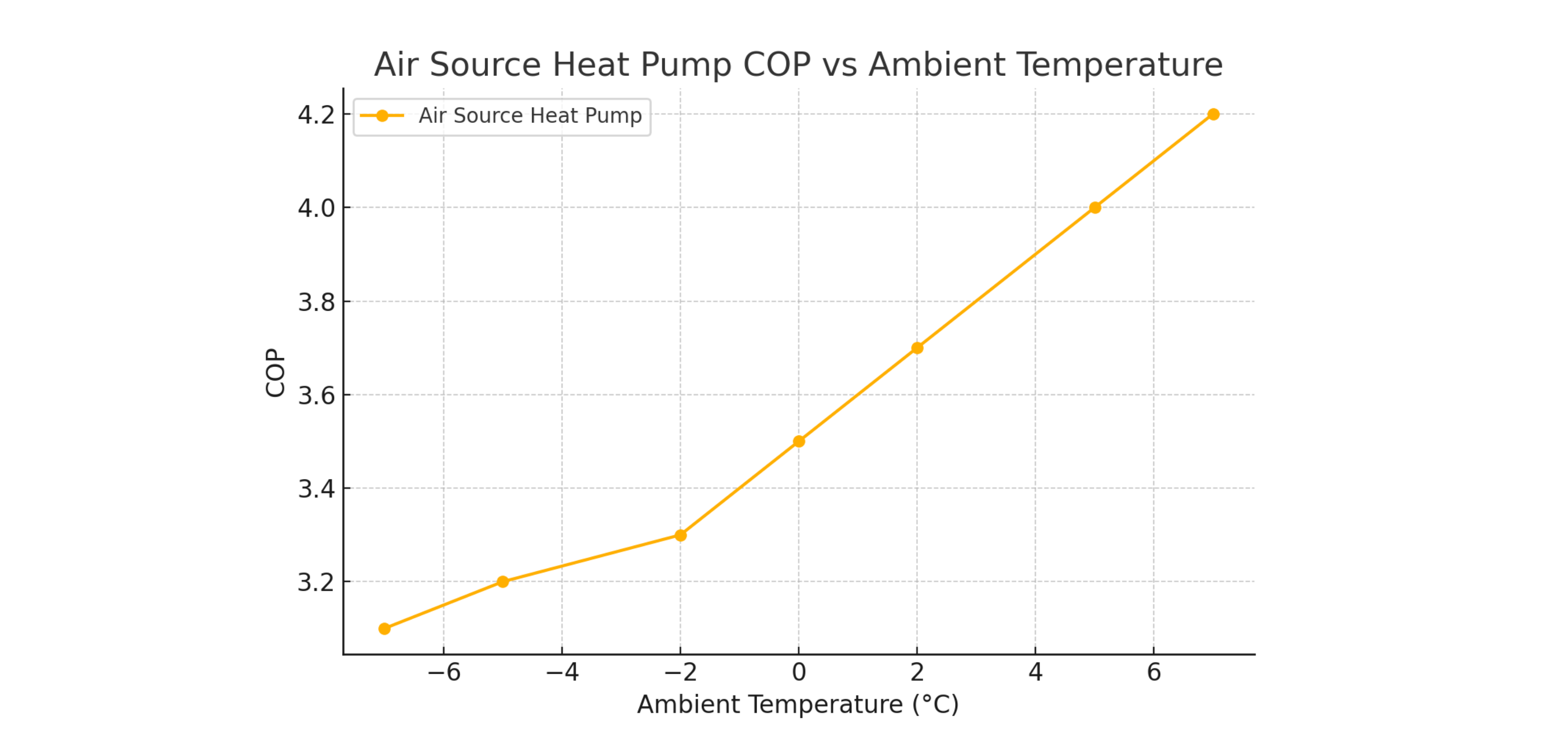

La Asociación Europea de la Bomba de calor ( EHPA ) proporciona resultados de pruebas de rendimiento estacionales que resaltan el impacto de la caída de las temperaturas ambientales:

• Cuando la temperatura exterior cae de 7 ° C a -7 ° C:

• La bomba de calor de la fuente de aire cae de 4.2 a 3.1 (−26%)

• La policía de origen terrestre disminuye de 5.1 a 4.3 (−16%)

Estas tendencias se observan ampliamente en las zonas climáticas con alta demanda de calefacción. Por ejemplo, en el sur de Finlandia, varias unidades residenciales registraron valores de COP por debajo de 2.0 durante hechizos de frío prolongados.
( Fuente: Informe de mercado de EHPA, 2023 )

1.3 Mecanismo de reducción de COP

Las temperaturas al aire libre más bajas conducen a gotas significativas en la bomba de calor, conducido por:

• Reducción de la presión de evaporación, elevando la relación de presión del compresor y el aumento del consumo de energía

• Disminución del flujo de masa de frazador, perjudicando la transferencia de calor en el evaporador

• Ciclos de descongelación frecuentes, consumo de energía auxiliar e interrumpiendo la operación de estado estacionario
  ( Fuente: Journal of Building Engineering, 2021 )

️ Consejo de diseño: en climas con mínimos estacionales por debajo de -10 ° C, los sistemas deben incluir inyección de vapor (EVI), válvulas de expansión optimizadas o soluciones híbridas para estabilizar el rendimiento.

2. Impacto de la temperatura de salida de agua: demandas del lado de carga

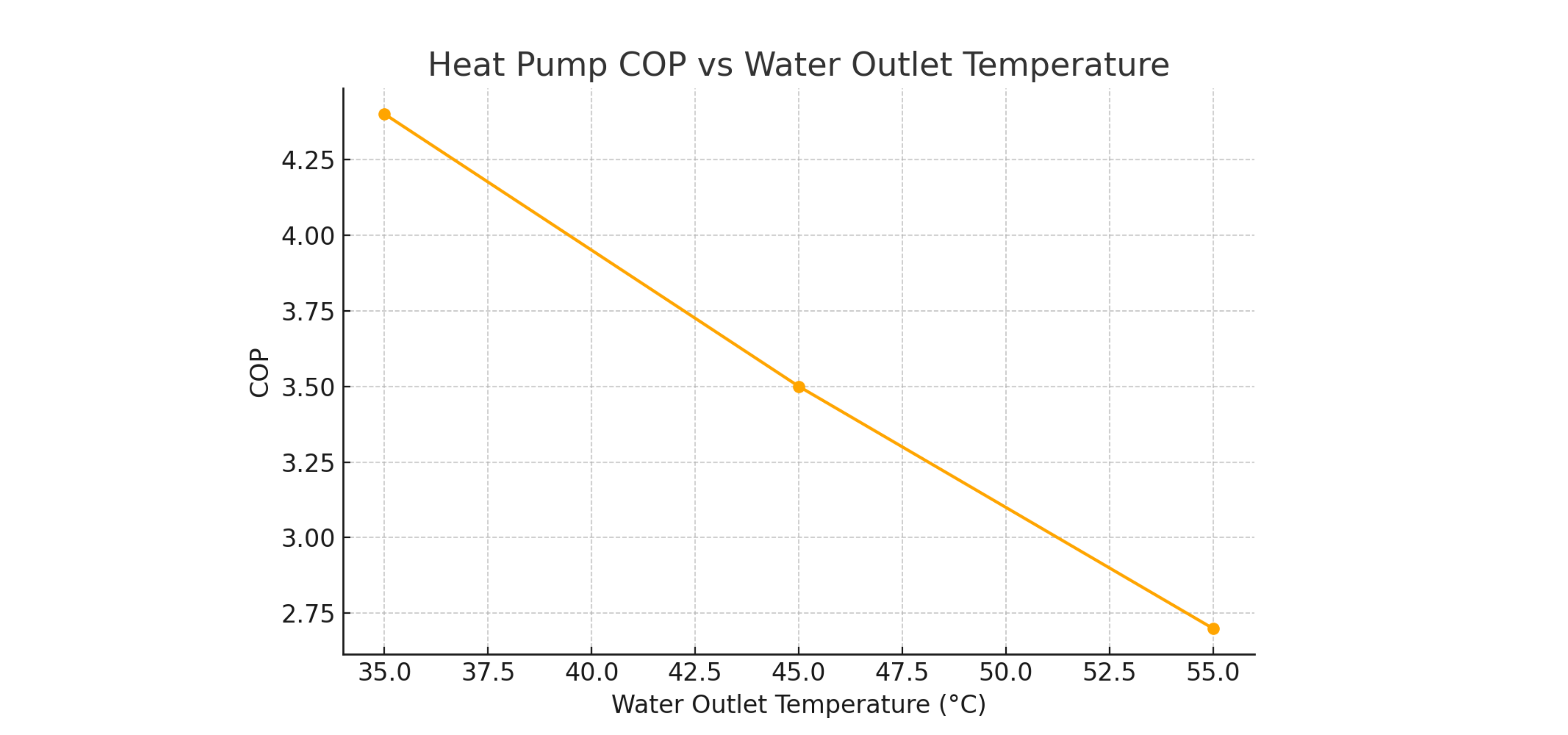

2.1 Curva de temperatura versus COP

La elevación de la temperatura de la salida de agua aumenta el elevador de temperatura que debe superar el sistema, lo que lleva a una bomba de calor más baja y una eficiencia. Según Fraunhofer Ise:

Temperatura de salida de agua	Rango de policía típico	Pérdida relativa de COP (vs. 35 ° C)
35 ° C	4.0–4.8	—
45 ° C	3.2–3.8	15–25%
55 ° C	2.5–3.0	30–40%

( Fuente: Fraunhofer Ise White Paper, 2023 )

2.2 Desafíos de ingeniería en la operación de alta temperatura

A medida que aumenta la temperatura de salida:

• La temperatura de descarga del compresor puede exceder los 150 ° C, estresando los límites térmicos

• La presión del sistema aumenta, especialmente con el refrigerante R290 donde la presión del lado alta a 55 ° C puede alcanzar 26 bares

• El riesgo de desglose de lubricante aumenta debido a la alta temperatura e interacción química

Nota práctica : en aplicaciones DHW de alta temperatura, se recomienda incorporar tampones térmicos o sistemas en cascada para reducir la carga directa del compresor y extender la vida útil del equipo.

3. Efectos acoplados: rendimiento en condiciones extremas

Las combinaciones de temperatura extrema plantean un desafío severo para mantener el COP de bomba de calor estable.

3.1 Variables combinadas y riesgo del mundo real

Según las simulaciones de ETH Zurich:

• A −10 ° C ambiental + 55 ° C de salida, el COP de la bomba de calor puede disminuir hasta en un 60%

• El consumo de energía del compresor puede aumentar en 120-10%
  ( fuente: conversión y gestión de energía, 2022 )

Escenario de riesgo: un proyecto de modernización en Innsbruck (Austria) mostró que una unidad estándar de aire a agua no pudo mantener a COP por encima de 2.0 durante un frente frío de -12 ° C con alta demanda de DHW, lo que provocó dependencia de los calentadores de respaldo eléctricos.

3.2 Estrategias de optimización

Para mejorar el COP de la bomba de calor en condiciones del mundo real, se requiere un enfoque de ingeniería múltiple.

A. Innovaciones de compresores

• Los compresores impulsados por el inversor habilitan una modulación precisa para que coincidan con la carga en tiempo real

• EVI (ciclo de economizador) mejora el rendimiento de bajo templo

• La compresión de dos etapas mitiga las caídas de rendimiento en frío extremo
  ( fuente: Ingeniería térmica aplicada, 2021 )

B. Diseño del ciclo de refrigerante

• R290 y R32 ofrecen termodinámica favorable y bajo GWP

• Los ciclos transcríticos de CO₂ muestran prometedor en los sistemas DHW de alta temperia, especialmente con la tecnología de eyectores
  ( Fuente: Ciencia y Tecnología para el entorno construido, 2023 )

Consejo de implementación: para mercados como Europa Central, el uso de R290 en sistemas de bucle de tipo dividido o indirecto combina un bajo cumplimiento de GWP con un rendimiento robusto y un mayor COP de bomba de calor.

4. Orientación de diseño y perspectivas de la industria

4.1 Consideraciones de diseño práctico

• Siga EN 14825 para puntos de referencia de rendimiento estacionales

• Diseño para bajas temperaturas de suministro (35–45 ° C) siempre que sea posible

• Explore la integración híbrida, como el precalentamiento térmico solar o la copia de seguridad de gases

Planificación de información: la bomba de calor COP debe considerarse bajo puntos de prueba estacionales leves y extremos. Los sistemas deben clasificarse no solo en A7/W35, sino también en el peor de los casos A-10/W55 para garantizar la confiabilidad durante todo el año.

4.2 Innovación e investigación futura

Se espera que los esfuerzos futuros se centren en gran medida en la elevación del COP de la bomba de calor bajo cargas ambientales variables. Las instrucciones emergentes incluyen:

• Modelos de predicción COP basados en IA para mejorar el control en tiempo real

• Refrigerantes avanzados y materiales de cambio de fase

• Evolución estándar, como IEC 63139, que aborda las condiciones de prueba de temperatura de gran alcance

Conclusión

✅ Control de llave:

• Temperatura ambiente (7 ° C → -7 ° C) → La bomba de calor COP cae del 20-30%

• Temperatura de salida de agua (35 ° C → 55 ° C) → La bomba de calor COP cae 30–45%

• Condiciones combinadas → COP de bomba de calor puede disminuir hasta el 60%, el uso de energía puede duplicar

Para manejar condiciones de funcionamiento complejas, los sistemas de bomba de calor de próxima generación deben priorizar la mejora del COP de la bomba de calor a través del diseño del sistema más inteligente y el control adaptativo. Estos sistemas requieren un control más inteligente, refrigerantes adaptativos climáticos y diseño de componentes resistentes. Los sistemas listos para el futuro deben integrar la comprensión termodinámica, la optimización basada en el campo y la inteligencia digital para ofrecer una eficiencia confiable en todas las estaciones y geografías.

Optimizar su sistema con confianza

¿Curioso cómo optimizar el policía de la bomba de calor y el rendimiento a través de temperaturas extremas y demandas de salida?
SolarEast ofrece soluciones de ingeniería adaptadas a su zona climática y requisitos del sistema.

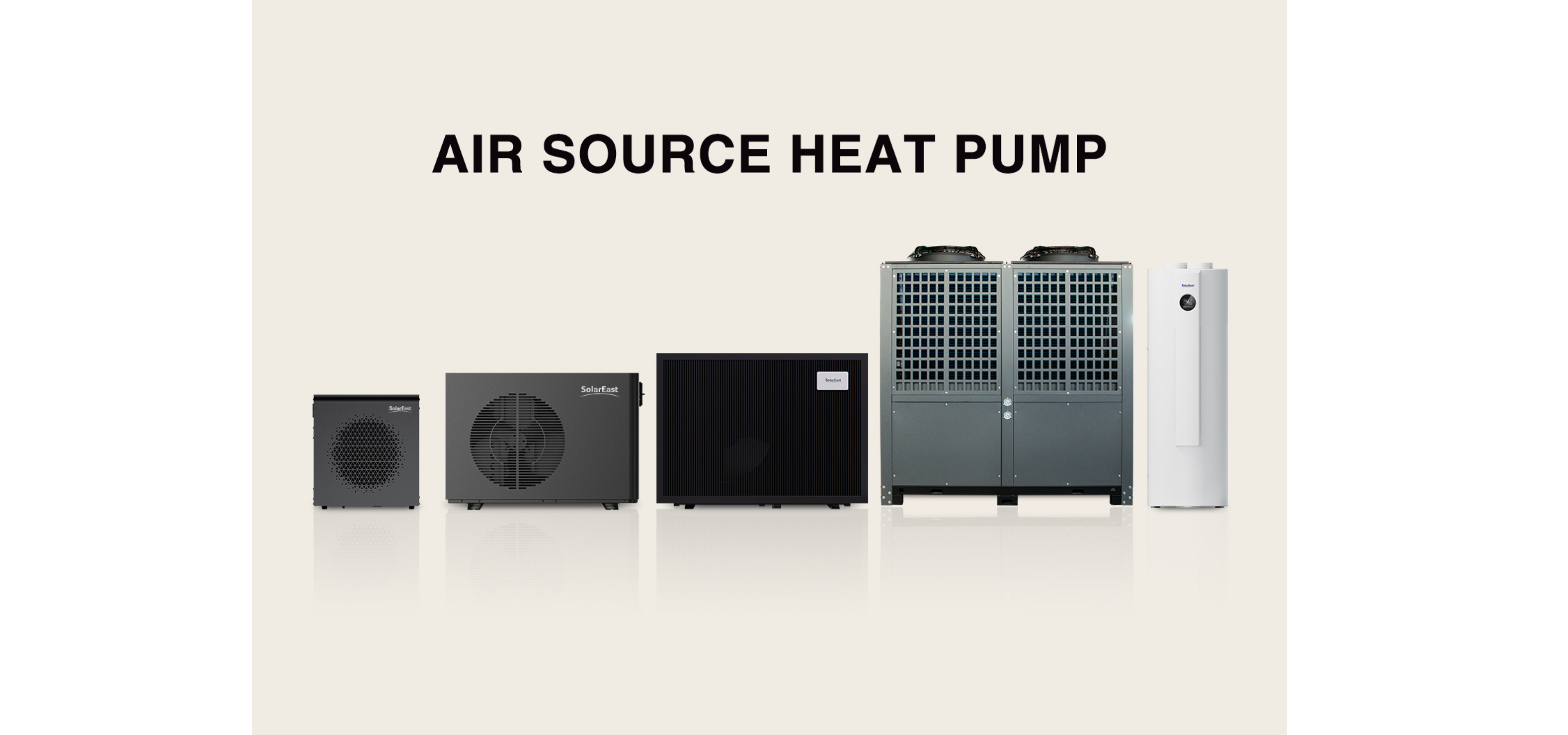

Explore nuestros sistemas avanzados de bombas de calor
