Diagrama de la bomba de calor explicado: Componentes, Instalación y Principio de trabajo

Vistas:0     Autor:Editor del sitio     Hora de publicación: 2025-04-09      Origen:Sitio

Preguntar

facebook sharing button
linkedin sharing button
whatsapp sharing button
twitter sharing button
wechat sharing button
line sharing button
pinterest sharing button
sharethis sharing button

Contenido

  1. Operación de una bomba de calor
    1.1 Evaporación (evaporador)
    1.2 Compresión (compresor)
    1.3 Condensación (condensador)
    1.4 Expansión (válvula de expansión)

  2. Fuente de aire Bombas de calor
    2.1 Diagrama de una bomba de calor aire-aire
    2.2 Diagrama de una bomba de calor de aire a agua
    2.3 ¿Cómo funciona una bomba de calor de aire a agua?

  3. Diagrama de una bomba de calor geotérmica

  4. Diagrama de una bomba de calor de agua a agua

  5. Comparación de varias bombas de calor


Introducción

A medida que el impulso global para acelerar calefacción sostenible y eficiente, las bombas de calor se están convirtiendo en la opción preferida para aplicaciones residenciales y comerciales. Son eficientes en energía, ecológicos y versátiles para diversas necesidades de calefacción. Según la Agencia Internacional de Energía (IEA) , las bombas de calor son de tres a cinco veces más eficientes que los métodos de calefacción tradicionales como las calderas de gas, que ofrecen un COP (coeficiente de rendimiento) alrededor de 4.

En esta guía, exploraremos diagramas detallados y explicaciones de diferentes tipos de bombas de calor, desde sistemas aire-aire hasta modelos geotérmicos, y descubriremos por qué son una opción más inteligente para sus requisitos de calefacción.

Para obtener más detalles sobre nuestra gama completa de productos, visite la página de soluciones de bomba de calor de calefacción SolarEast .

1. Operación de una bomba de calor

Comprender cómo funcionan las bombas de calor es el primer paso para apreciar su eficiencia y versatilidad. Echemos un vistazo más de cerca al diagrama de una bomba de calor y comprendamos cada paso del proceso.

1.1 Evaporación (evaporador)

En esta etapa inicial, el refrigerante circula a través de la bobina del evaporador, que absorbe la energía térmica de una fuente externa: aire, agua o tierra. A medida que el refrigerante absorbe el calor, incluso a temperaturas exteriores tan bajas como -25 ℃, se evapora en un gas de baja presión. El diseño del evaporador avanzado de SolarEast maximiza la recolección de calor, incluso en entornos más fríos.

Como se muestra en el diagrama, el aire dibujado por la unidad exterior transfiere su calor al refrigerante, que se convierte en gas después de pasar por el evaporador. Este es el comienzo del ciclo termodinámico que alimenta todo el proceso de calentamiento.

1.2 Compresión (compresor)

El refrigerante vaporizado luego ingresa al compresor. SolarEast utiliza tecnología de compresor de inversor completo, que ajusta dinámicamente su velocidad de operación para satisfacer las demandas de calefacción de manera eficiente. La compresión aumenta la presión del refrigerante y aumenta significativamente su temperatura, preparándola para una transferencia de calor efectiva.

El compresor no solo aumenta la presión y la temperatura, sino que también garantiza un rendimiento constante en las cargas de calentamiento variables, lo que proporciona la máxima eficiencia.

1.3 condensación (condensador)

En el condensador, el gas de alta temperatura y alta presión libera su calor al agua o el aire utilizado para calentar la casa. A medida que el refrigerante pierde calor, se condensa en un líquido. Nuestro diagrama esquemático de la bomba de calor ilustra claramente este paso vital en el proceso de transferencia de calor.

El refrigerante completamente calentado transfiere eficientemente su energía al circuito de calefacción, ya sea agua para radiadores, calefacción por suelo radiante o unidades de bobina del ventilador.

1.4 Expansión (válvula de expansión)

Antes de regresar al evaporador, el refrigerante pasa a través de la válvula de expansión, reduciendo su presión y temperatura. Esto prepara el refrigerante para el próximo ciclo de absorción de calor, asegurando un calentamiento continuo y eficiente. Gracias al control de expansión de precisión de SolarEast, se minimiza la pérdida de energía, lo que mejora la eficiencia general del sistema.

Finalmente, el refrigerante, habiendo liberado su calor, captura nuevamente el calor del aire, continuando así el ciclo eficiente.

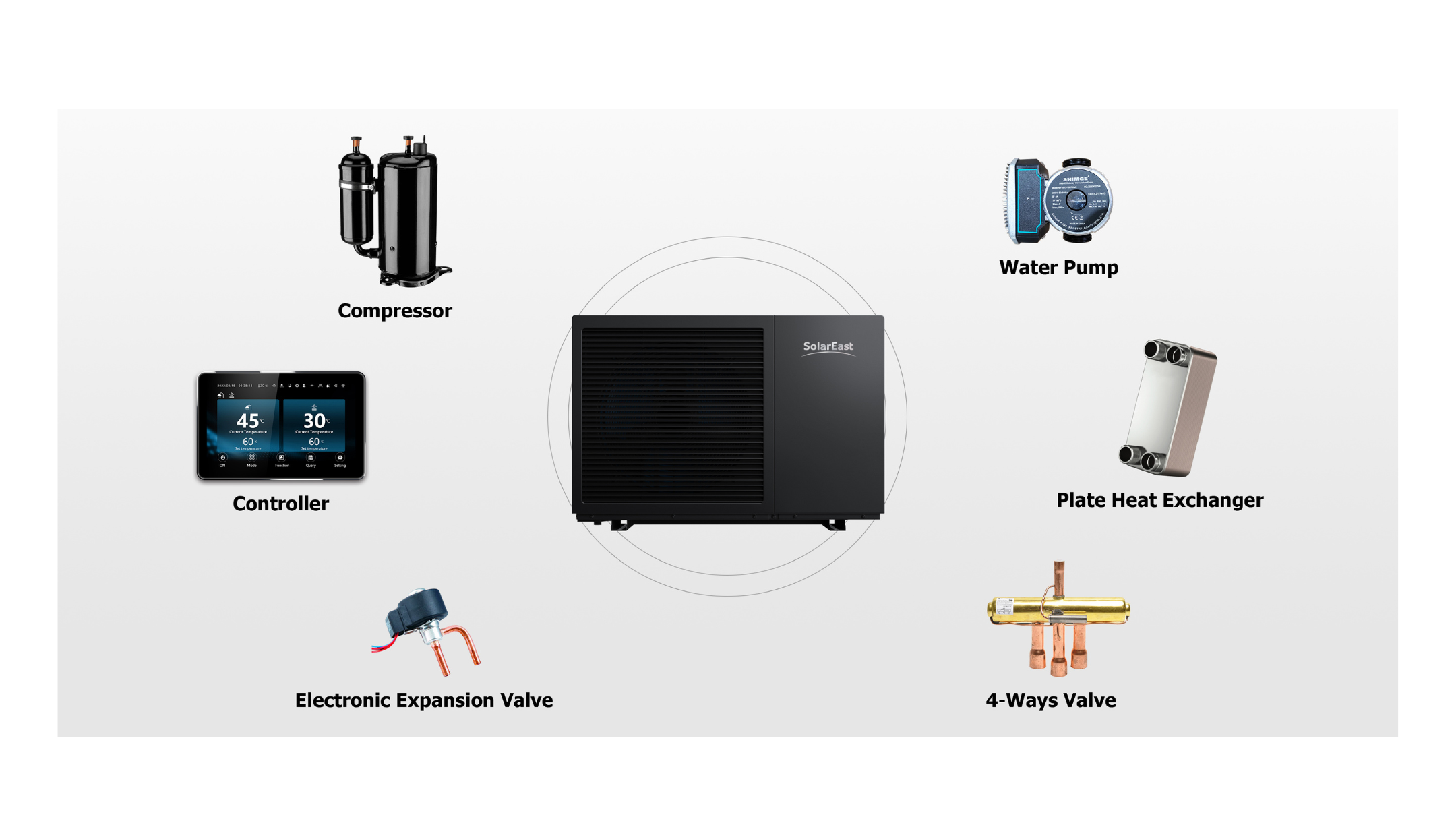

bomba de calor-componentes-diagrama

2. Bombas de calor de fuente de aire

Las bombas de calor de la fuente de aire se encuentran entre las opciones más populares para los sistemas de calefacción modernos debido a su fácil instalación y amplia aplicabilidad. Esta sección incluye un diagrama esquemático de la bomba de calor para explicar claramente el proceso.

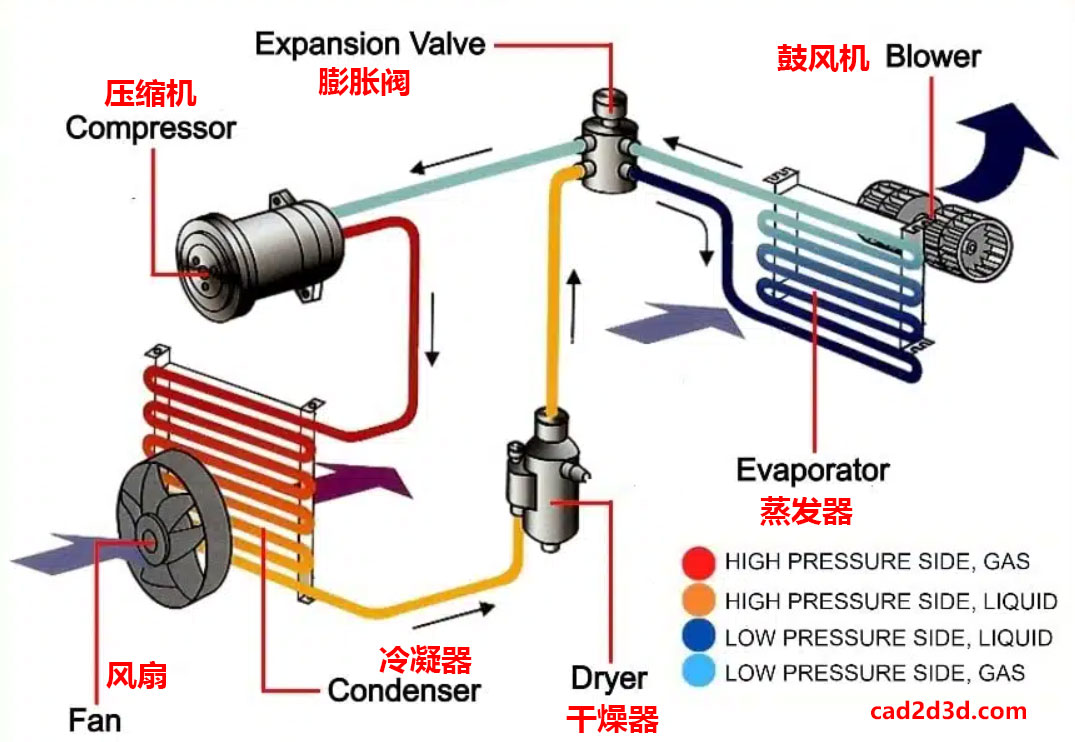

2.1 Diagrama de una bomba de calor aire-aire

[Diagrama de inserción: diagrama de bomba de calor aire-aire]

Diagrama de bomba de calor aire-aire

Las bombas de calor aire-aire extraen calor del aire exterior y lo transfieren directamente en interiores. Son ideales para espacios residenciales, que ofrecen calefacción en invierno y se enfrían en verano.

Los principios de funcionamiento de las bombas de calor de la fuente de aire y las bombas de calor de la fuente de tierra son similares. Sin embargo, en una bomba de calor aire-aire monobloque, las cuatro etapas del ciclo termodinámico del refrigerante ocurren dentro de un solo compartimento. En contraste, una bomba de calor dividida incluye una unidad exterior y interior, donde el ciclo de refrigerante ocurre en ambas unidades.

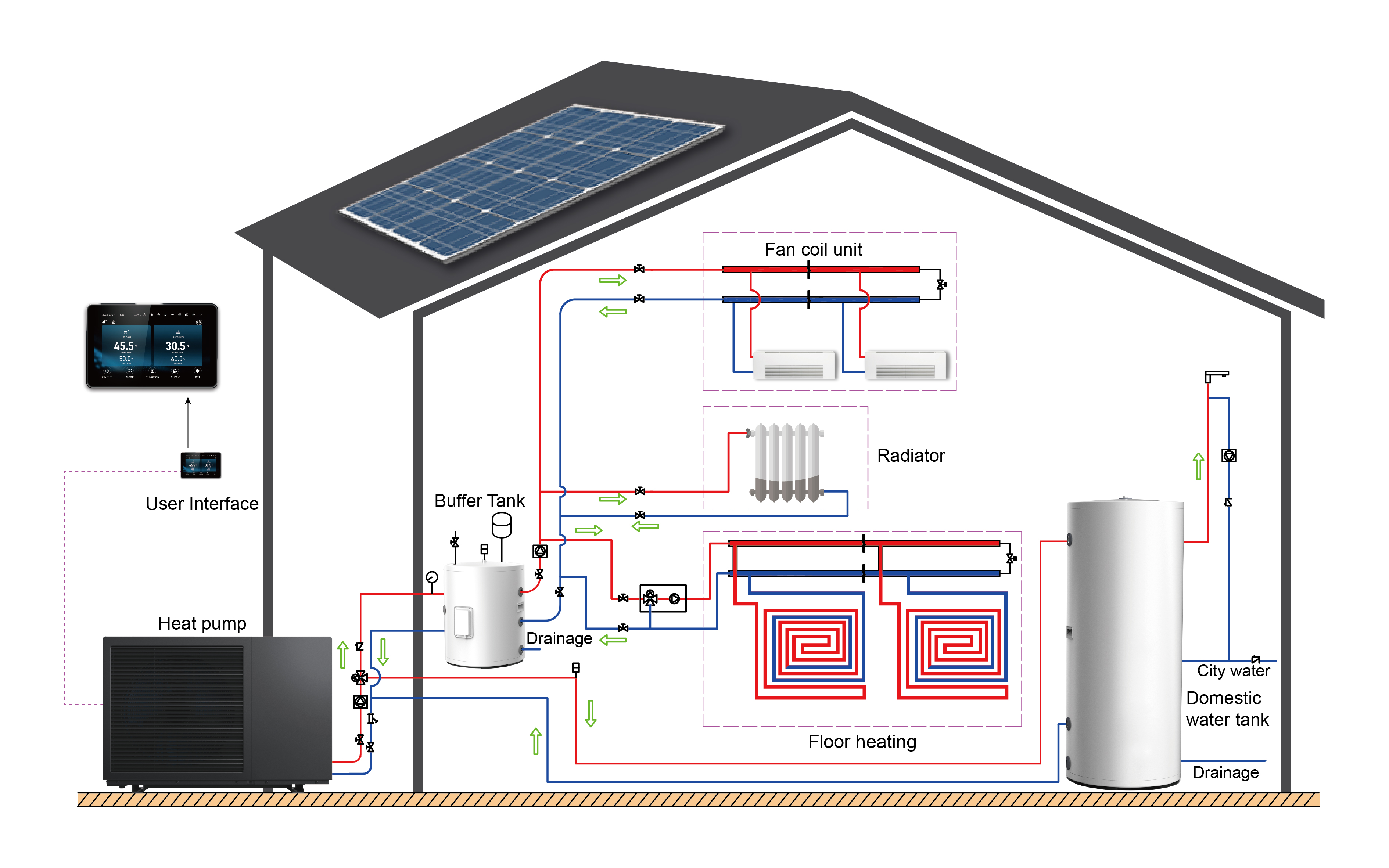

2.2 Diagrama de una bomba de calor de aire a agua

[Diagrama de inserción: bomba de calor de aire a agua]

Estos sistemas extraen calor del aire exterior y lo transfieren a un circuito de agua, proporcionando agua caliente para calefacción por suelo radiante, radiadores y agua caliente doméstica.

2.3 ¿Cómo funciona una bomba de calor de aire a agua?

Una bomba de calor de aire a agua funciona en un ciclo de circuito cerrado:

  1. Evaporación : el refrigerante absorbe el calor del aire exterior.

  2. Compresión : la comprimir el refrigerante aumenta su temperatura.

  3. Condensación : el calor se transfiere al circuito de agua.

  4. Expansión : el refrigerante se enfría y el ciclo se repite.

SolarEast mejora este proceso con la lógica de descongelación inteligente, los sensores de refrigerante y las válvulas de microbobble para maximizar el rendimiento y la eficiencia. Para comprender esto mejor, consulte el diagrama de la bomba de calor de aire a agua para obtener una explicación visual.

Bomba de calor de aire a agua

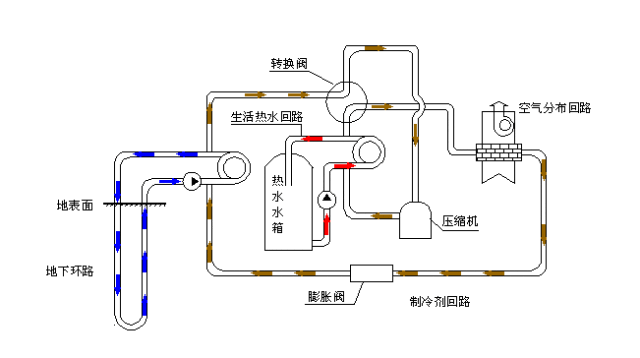

3. Diagrama de una bomba de calor geotérmica

Bomba de calor geotérmico

Las bombas de calor geotérmica utilizan las temperaturas estables bajo tierra para proporcionar un calentamiento altamente eficiente.

Estos sistemas transfieren el calor o fuera del suelo utilizando el ciclo termodinámico del evaporador, el compresor, el condensador y la válvula de expansión. Utilizan un circuito cerrado de tuberías enterradas horizontalmente o verticalmente, o incluso sumergidas en una fuente de agua, para capturar energía de manera eficiente a lo largo de las estaciones.

La eficiencia de los GSHP se mide por el coeficiente de rendimiento (COP), que generalmente varía de 3 a 6, lo que significa que el equipo proporciona 3-6 julios de calor por cada julio de energía eléctrica consumida.


4. Diagrama de una bomba de calor de agua a agua

[Diagrama de inserción: bomba de calor de agua a agua]

Bomba de calor de agua a agua

Las bombas de calor de agua a agua dibujan energía de las fuentes de agua subterránea o de agua superficial.

El sistema implica un pozo de suministro y un retorno bien para lograr funciones de calefacción y enfriamiento. La bomba de calor extrae el agua subterránea del pozo de suministro, que luego se devuelve al suelo a través del pozo de regreso. Este sistema utiliza de manera eficiente la energía natural del agua para calentar los sistemas residenciales o de producción de agua caliente.


5. Comparación de varias bombas de calor

Al considerar el mejor sistema de bomba de calor para su aplicación, es importante comparar varios factores clave, incluida la eficiencia, la complejidad de la instalación y la idoneidad para su clima. Aquí hay una comparación ampliada de varias bombas de calor:

Eficiencia de la bomba de calor (COP) Complejidad de instalación Rango de temperatura ideal Vida útil (aprox.) Inversión inicial Mejor aplicación
Aire-aire 3.5 - 4.0 Fácil -5 ℃ a 35 ℃ 10-15 años Bajo Climas suaves, residencial
Aire-agua 4.5 - 4.9 Moderado -25 ℃ a 45 ℃ 15-20 años Medio Residencial y comercial
Geotérmico 4.8 - 5.0 Alto -30 ℃ a 40 ℃ 20-25 años Alto Grandes propiedades, áreas frías
Agua a agua 4.5 - 5.0 Moderado 0 ℃ a 40 ℃ 15-20 años Alto Edificios cerca de fuentes de agua

Análisis:

  • Las bombas de calor aire-aire son excelentes para casas en climas moderados, que ofrecen calefacción y enfriamiento. Sin embargo, su eficiencia cae en condiciones de congelación.

  • Las bombas de calor de aire a agua , como los modelos SolarEast, son altamente versátiles. Operando de -25 ℃ a 45 ℃, aseguran un calentamiento confiable incluso en condiciones extremas.

  • Las bombas de calor geotérmica ofrecen una eficiencia excepcional y una larga vida útil, pero vienen con mayores costos de instalación.

  • Las bombas de calor de agua a agua son perfectas para propiedades con acceso al agua subterránea, combinando eficiencia con la sostenibilidad.

La bomba de calor de aire a agua de SolarEast se destaca con su avanzada tecnología de refrigerante R290 e inversor completo, proporcionando un rendimiento excepcional en diversos climas.


Conclusión: Calefacción más inteligente para un futuro más verde

Desde los sistemas aire-aire hasta geotérmicos, las bombas de calor ofrecen soluciones de calefacción versátiles y eficientes en energía para hogares y empresas por igual. Con características avanzadas, controles inteligentes y un rendimiento sobresaliente, las bombas de calor de calefacción solareast se encuentran a la vanguardia de la tecnología de calefacción sostenible.

Diseñado para la operación en temperaturas ambientales de -25 ℃ a 45 ℃, nuestros sistemas mantienen una alta eficiencia incluso en climas extremos. El uso del refrigerante R290, junto con la tecnología de compresor de inversores completos, garantiza el máximo ahorro de energía y el cumplimiento de los estándares ambientales internacionales ( obtenga más información aquí ).

Nuestras características de control inteligente y actualizaciones de OTA permiten la optimización del rendimiento en tiempo real, mientras que la compatibilidad con los sistemas híbridos ofrece flexibilidad para diversos escenarios de instalación.

Para obtener más detalles sobre la tecnología de la bomba de calor y las tendencias del mercado, consulte las últimas ideas de la Agencia Internacional de Energía (IEA).

¿Listo para actualizar su sistema de calefacción? ¡ Póngase en contacto con nuestro equipo hoy para explorar soluciones de SolarEast adaptadas para sus necesidades!
