Intercambiadores de calor en sistemas de bomba de calor: la clave oculta para la eficiencia
Vistas:0 Autor:Editor del sitio Hora de publicación: 2025-05-29 Origen:Sitio
Introducción
Al diseñar un sistema de bomba de calor altamente eficiente y sostenible, el intercambiador de calor a menudo se pasa por alto, pero juega un papel decisivo en el rendimiento del sistema. Ya sea que se trate de un calentador de bomba de calor residencial o una unidad de calefacción de grado comercial, el intercambiador de calor es responsable de la tarea crítica de transferir y convertir energía térmica.
Los usuarios finales y los ingenieros junior a menudo preguntan: '¿Qué es un intercambiador de calor? ', '¿Cómo se diferencia de una bomba de calor? ', '¿Cuál es su función?
Este blog ofrece un desglose completo, desde definiciones y tipos hasta principios de operación, aplicaciones y consejos de mantenimiento, explicando cómo los intercambiadores de calor aumentan la eficiencia de la instalación de la bomba de calor y el rendimiento de calefacción.
1. ¿Qué es un intercambiador de calor?
Un intercambiador de calor es un dispositivo que transfiere energía térmica entre dos fluidos sin mezclarlos. En los sistemas de bomba de calor, permite el intercambio de energía entre refrigerante y agua o aire, lo que afecta directamente la eficiencia energética.
Funciones clave:
Transfiere energía a baja temperatura al refrigerante (lado del evaporador)
Transfiere energía de alta temperatura al agua o aire (lado del condensador)
Estabiliza la temperatura de salida y el rendimiento operativo
Aunque a menudo confundido con las bombas de calor, los intercambiadores de calor son componentes internos del sistema de bomba de calor y actúan como motor térmico.
2. Aplicaciones principales de intercambiadores de calor
Los intercambiadores de calor se utilizan en una amplia gama de industrias y sistemas:
Sistemas HVAC: aire acondicionado, calefacción residencial y comercial
Procesos industriales: plantas químicas, metalurgia, procesamiento de alimentos
Sistemas de energía: centrales eléctricas, calderas de gas
Enfriamiento automotriz: radiadores del motor
Electrónica: enfriamiento de servidor e inversor utilizando soluciones de tuberías líquidas o de calor
En la industria de la bomba de calor, la placa, el microcanal y los intercambiadores de carcasa y tubo se usan más comúnmente. Su eficiencia afecta directamente el rendimiento general del sistema.
3. Tipos de intercambiadores de calor
Los intercambiadores de calor pueden clasificarse por su estructura y método de transferencia de calor:
| Tipo | Descripción de la estructura | Ventajas | Limitaciones | Rango de temperatura | Solicitud |

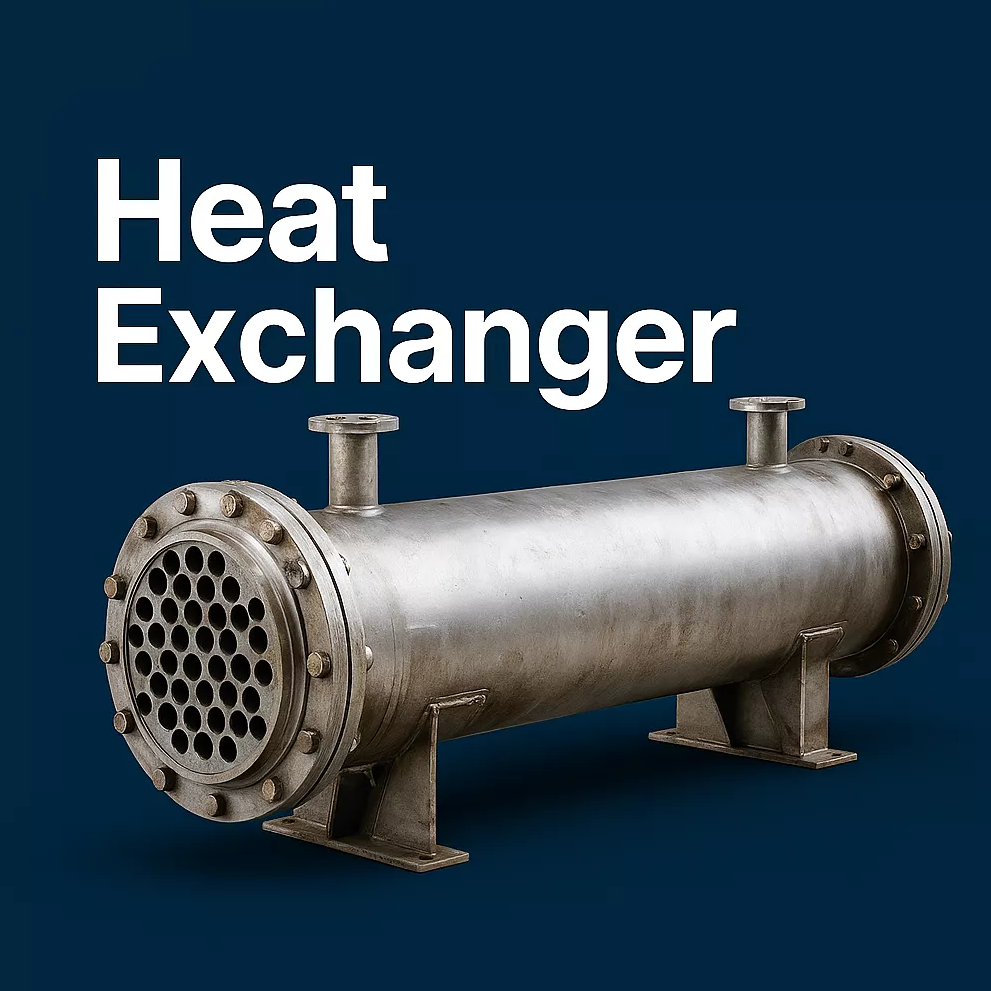

| Concha y tubo | Los fluidos fluyen dentro y fuera de los tubos, separados por una carcasa | Resistencia de alta presión, duradera, fácil de limpiar | Tamaño voluminoso, eficiencia térmica moderada | Ideal para> 150 ° C | Bombas de calor de fuente industrial y de agua |
| Lámina | Los fluidos pasan a través de placas corrugadas delgadas, canales alternos | Alta eficiencia, compacta, amigable con el servicio | Sensible a la escala, se necesita mantenimiento de la junta | Hasta 120-150 ° C | Bombas de calor residenciales/comerciales |
| Microcanal | Microchanales de aluminio con pasillos finos | Transferencia ligera de calor rápido | Mayor costo, no adecuado por debajo de –25 ° C | Mejor por encima de 0 ° C | Unidades de HVAC inteligentes de alta eficiencia |
4. ¿Cómo funciona un intercambiador de calor?
Los intercambiadores de calor operan a través de la conducción térmica y la convección forzada. En un ciclo típico de la bomba de calor:
El refrigerante comprimido ingresa al condensador y libera calor
El calor se transfiere al agua o al aire para la calefacción del espacio o el agua caliente doméstica
El refrigerante se evapora después de la expansión, absorbiendo el calor ambiental
El ciclo se repite en un circuito cerrado
Cuanto mejor sea el rendimiento del intercambiador de calor, mayor es el coeficiente de rendimiento del sistema (COP) y COP de temporada (SCOP), aumentando directamente la eficiencia de calentamiento de la bomba de calor.
5. Uso del intercambiador de calor en diferentes tipos de bombas de calor
Los diferentes tipos de bombas de calor requieren diseños específicos de intercambiadores de calor. Elegir el tipo apropiado es fundamental para optimizar la eficiencia de la instalación de la bomba de calor y la vida útil del sistema.
5.1 Bomba de calor de fuente de aire
Las bombas de calor de la fuente de aire son los sistemas más ampliamente adoptados debido a su conveniencia de instalación y un menor costo inicial. Su eficiencia depende en gran medida del diseño del intercambiador de calor.
▶ Tipos de sistema:
Monoblock: unidad exterior todo en uno con intercambiadores de calor de placa compactos
Sistema dividido: bucles de refrigerante entre unidades interiores y exteriores; El lado al aire libre utiliza microcanal, interior usa intercambiadores de placas
▶ Requisitos operativos:
Debe resistir las temperaturas hasta -25 ° C
Los recubrimientos y las características anti-franco son cruciales en climas húmedos y helados
▶ Integración inteligente:
El control de IoT e inversor demanda respuesta térmica rápida
La modulación dinámica del diferencial de temperatura mejora tanto la eficiencia como la comodidad
En los mercados europeos, particularmente en Alemania, Wärmepumpen (calentadores de bomba de calor) confía en intercambiadores de microcanal para configuraciones compactas de alta eficiencia.
5.2 Bomba de calor de fuente de agua
Utiliza intercambiadores de calor con cáscara y tubo para transferencia de calor estable y de alta capacidad
Funciona mejor con fuentes de agua limpias y consistentes como lagos o pozos geotérmicos
5.3 Bomba de calor de fuente de tierra
Utiliza bucles enterrados en forma de U o horizontales como intercambiadores del lado del suelo
Requiere material PE-rt o HDPE para durabilidad
El calor terrestre de baja temperatura garantiza una operación eficiente durante todo el año
6. Fallas y mantenimiento comunes del intercambiador de calor
A pesar de su durabilidad, los intercambiadores de calor requieren un cuidado continuo para mantener el rendimiento máximo:
Corrosión: use acero inoxidable, titanio o recubrimientos protectores
Escala y obstrucción: agregue filtros, use agua tratada y limpie regularmente
Fugas: reemplace las juntas de envejecimiento y la prueba de presión regularmente
El mantenimiento adecuado extiende la vida útil del sistema y garantiza la eficiencia de calentamiento de la bomba de calor estable.
Conclusión:
El compresor o software no establece el techo real de un sistema de bomba de calor, es el intercambiador de calor que determina la eficiencia térmica y el rendimiento a largo plazo.
En SolarEast, integramos placas premium y tecnologías de intercambiador de calor de microcanal en nuestras bombas de calor de la fuente de aire y de agua. Nuestros sistemas se implementan en Europa y América del Norte, ofreciendo ahorros y comodidad de energía tangibles a los usuarios finales.
Ya sea que esté diseñando calentadores de bombas de calor residenciales o sistemas HVAC a gran escala, su elección de intercambiador de calor afecta directamente el ROI.
Contáctenos hoy para explorar soluciones personalizadas y de alta eficiencia para su mercado.
